Wysokowydajny klimatyzator szafkowy do przemysłowych systemów chłodzenia

Klimatyzator szafkowy HISURP do szaf elektrycznych, szaf CNC, paneli PLC i przemysłowych systemów sterowania

Kupujący, którzy szukają niezawodnej lodówki panelowej, zwykle zadają te same praktyczne pytania: jak zapewnić chłód w szafach elektrycznych, nie wnosząc kurzu do środka? Czy powinienem wybrać urządzenie montowane na górze czy na ścianie? Jak dobrać odpowiednią moc chłodniczą?

HISURPdaje jasne odpowiedzi dzięki linii produktów zaprojektowanej specjalnie do chłodzenia szaf elektrycznych, a nie do ogólnej klimatyzacji pomieszczeń.

Wyprodukowany przez Ningbo Hicon Industry, HISURP jest wspierany przez firmę z doświadczeniem w chłodzeniu przemysłowym sięgającym 1972 r. i skupiającą się na klimatyzatorach przemysłowych i komercyjnych od 2003 r. Z fabryką o powierzchni 150 000 m², ponad 400 pracownikami, 123 patentami, laboratoriami i pomieszczeniami testowymi krajowej klasy CNAS oraz doświadczeniem w obsłudze globalnych partnerów, takich jak ABB, Schneider, Toyota, COFCO, Novenco i Toray.

Klimatyzator szafkowy jest również powszechnie nazywany chłodnicą panelową, klimatyzatorem obudowy lub urządzeniem chłodzącym szafkę elektryczną. Jego cel jest prosty, ale kluczowy: usuwa ciepło z zamkniętych szaf elektrycznych, jednocześnie utrzymując kurz, mgłę olejową, wilgotne powietrze i żrące zanieczyszczenia z dala od wrażliwej elektroniki. W przypadku sterowników PLC, serwonapędów, falowników, sterowników przełączników, sterowników CNC, sprzętu telekomunikacyjnego i instrumentów precyzyjnych różnica ta nie jest niewielka. Ma to bezpośredni wpływ na czas sprawności, niezawodność i żywotność.

Dlaczego szafki elektryczne wymagają dedykowanego klimatyzatora szafkowego?

Tradycyjne metody chłodzenia, takie jak wentylatory wyciągowe lub wentylacja naturalna, często już nie wystarczają. Nowoczesne szafy elektryczne zawierają kompaktowe komponenty elektroniczne o dużej gęstości, które wytwarzają znaczną ilość ciepła. Jednocześnie powietrze fabryczne może zawierać kurz, włókna, opary oleju lub wilgoć. Jeśli po prostu przewietrzysz obudowę powietrzem z zewnątrz, możesz jedynie tymczasowo zmniejszyć ciepło, wprowadzając jednocześnie zanieczyszczenia, które uszkadzają elektronikę.

Dlatego HISURP koncentruje się na chłodzeniu + ochronie przed kurzem + osuszaniu w jednym kompaktowym rozwiązaniu.

Jak działa klimatyzator panelowy HISURP?

HISURP wykorzystuje zasadę chłodzenia ze zmianą fazy. Sprężarka tłoczy czynnik chłodniczy o wysokiej temperaturze i pod wysokim ciśnieniem do skraplacza, gdzie jest on schładzany do postaci ciekłego czynnika chłodniczego. Po dławieniu czynnik chłodniczy dostaje się do parownika i pochłania ciepło z gorącego powietrza wewnątrz szafy elektrycznej. Czynnik chłodniczy następnie odparowuje z powrotem do stanu gazowego i powraca do sprężarki, powtarzając cykl w sposób ciągły.

Podstawowe zalety

1. Dokładna kontrola temperatury zapewniająca stabilną pracę obudowy

Użytkownicy mogą ustawić temperaturę roboczą wewnątrz szafy elektrycznej zgodnie z rzeczywistymi potrzebami aplikacji. Standardowy zakres regulacji temperatury wynosi od +20°C do +38°C. W zależności od modelu i wymagań projektu można zastosować sterowanie mechaniczne lub sterowanie mikrokomputerowe z wyświetlaczem LED.

2. Chłodzenie i osuszanie w jednym urządzeniu

Wiele awarii elektrycznych jest powodowanych nie tylko przez ciepło, ale przez połączenie ciepła i wilgoci. Jednostki HISURP zapewniają chłodzenie poprzez osuszanie, pomagając utrzymać odpowiednią wilgotność i temperaturę wewnątrz szafy oraz zmniejszając ryzyko kondensacji i korozji.

3. Uszczelniona konstrukcja pomaga blokować przedostawanie się kurzu

Odpowiednio dobrany klimatyzator szafkowy montowany na ścianie lub klimatyzator szafkowy montowany od góry działa z uszczelnioną obudową elektryczną, dzięki czemu powietrze wewnętrzne pozostaje odizolowane od kurzu warsztatowego, włókien, mgły olejowej i cząstek unoszących się w powietrzu.

4. Szybka i równomierna cyrkulacja powietrza

W urządzeniu zastosowano wysokiej jakości wentylator odśrodkowy z zewnętrznym wirnikiem o zwartej konstrukcji, dużym przepływie powietrza, wysokim ciśnieniu statycznym, niskim poziomie wibracji i niskim poziomie hałasu. Pomaga to szybko schłodzić szafę i zredukować gorące punkty wokół sterowników PLC, VFD, serwonapędów i modułów mocy.

5. Wydajna sprężarka rotacyjna

HISURP wykorzystuje całkowicie zamkniętą sprężarkę rotacyjną o wysokiej wydajności energetycznej i niskim zużyciu energii. Dzięki wbudowanym elementom redukcji drgań urządzenie działa płynnie i cicho, co jest cenne w środowiskach precyzyjnego sterowania.

6. Wysokowydajny wymiennik ciepła

W wymienniku ciepła zastosowano wewnętrznie gwintowane rurki miedziane z aluminiowymi żebrami, co poprawia wydajność wymiany ciepła i EER systemu, jednocześnie zapewniając stabilną, długoterminową pracę.

7. Standardowy filtr główny po stronie skraplacza

Filtr główny po stronie skraplacza zapobiega przedostawaniu się kurzu, oleju i zanieczyszczeń do wymiennika ciepła lub wentylatora i wpływaniu na nie, poprawiając ogólną stabilność systemu i wydłużając jego żywotność.

8. Regulowany kierunek wylotu zimnego powietrza

Wylot zimnego powietrza jest wyposażony w deflektor, dzięki czemu można regulować kierunek nawiewu, co pomaga zoptymalizować rozkład przepływu powietrza i zapewnić bardziej równomierną temperaturę w obudowie.

9. Elastyczna instalacja i wygodna konserwacja

Urządzenie jest kompaktowe, lekkie, łatwe w montażu i wygodne w serwisowaniu. Po zainstalowaniu i podłączeniu zasilania może pracować bez skomplikowanego uruchamiania w większości standardowych zastosowań.

Montaż na górze czy na ścianie: który wybrać?

Jest to jedno z najważniejszych pytań zadawanych przez kupującego i ma bezpośredni wpływ na wydajność instalacji i wydajność przepływu powietrza.

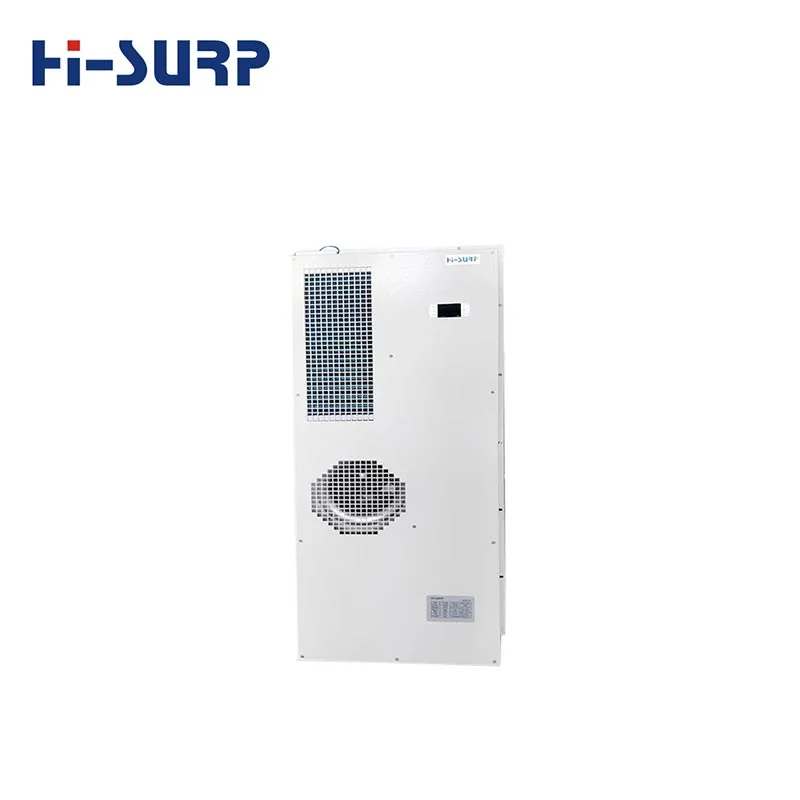

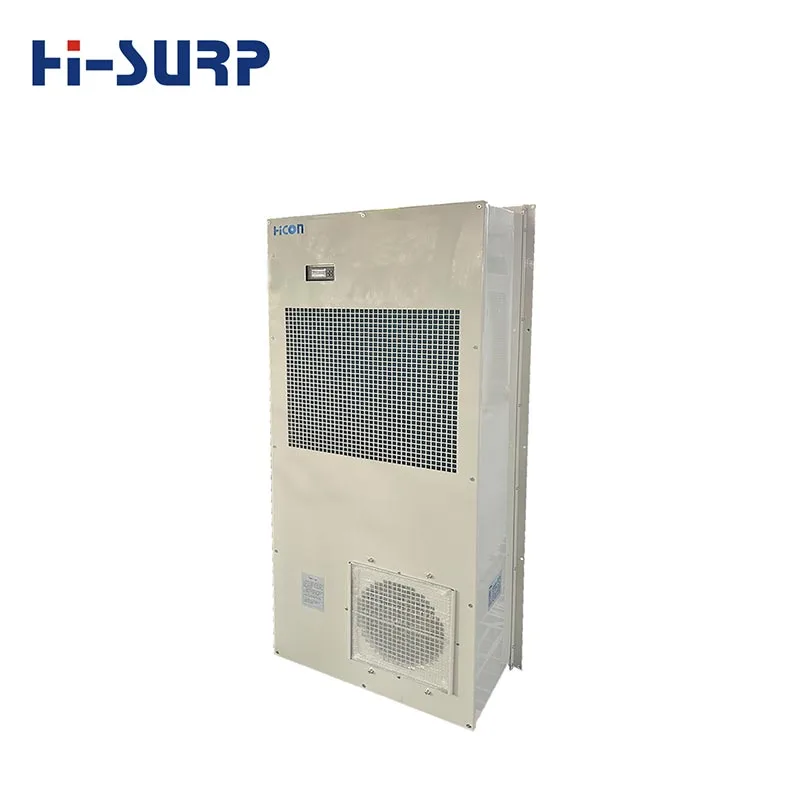

Klimatyzator szafkowy montowany na ścianie jest montowany na bocznej ścianie skrzynki elektrycznej. Jest to najczęściej stosowany format, ponieważ jest łatwo dostępny w celu konserwacji i nadaje się do wielu szaf sterowniczych ogólnego przeznaczenia.

Typowe wydajności chłodnicze dla modeli naściennych:

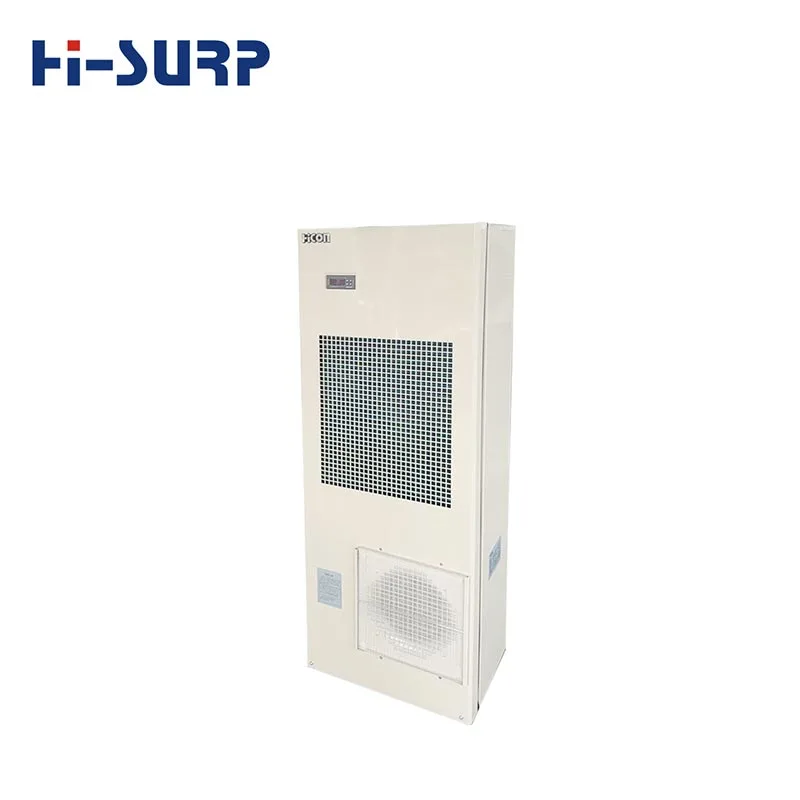

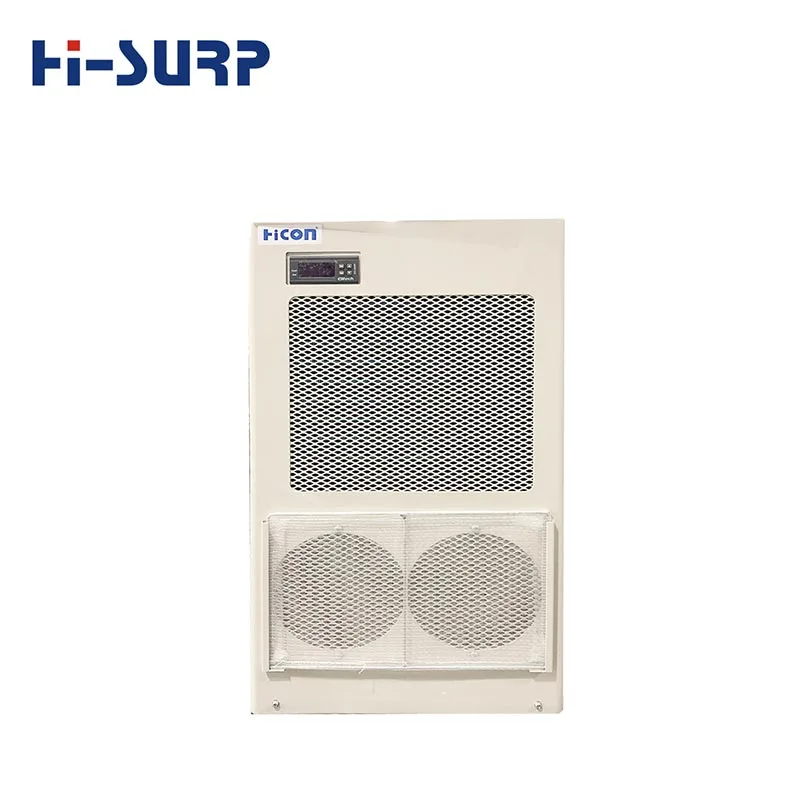

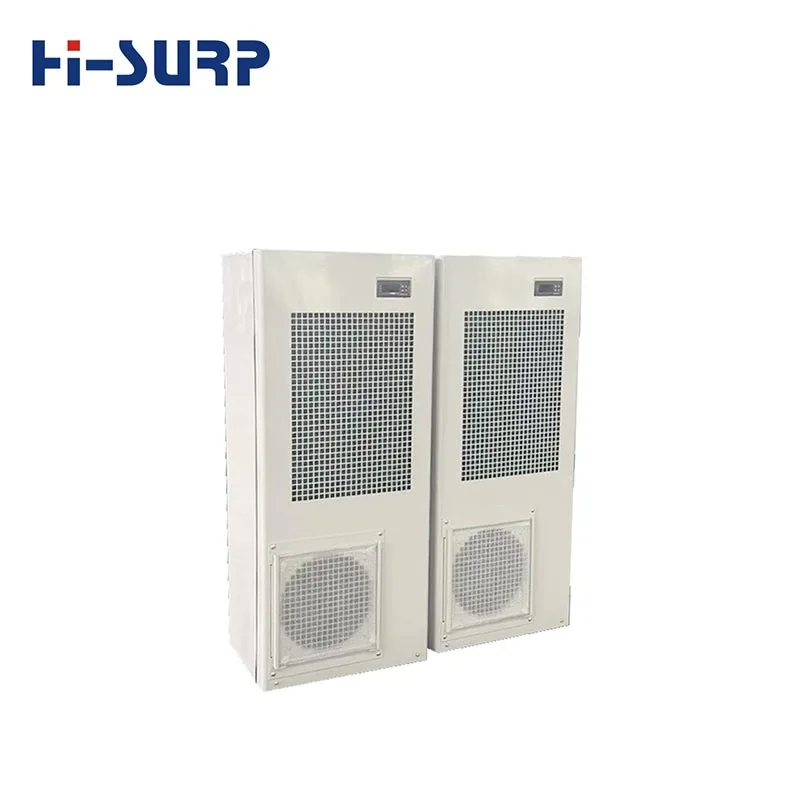

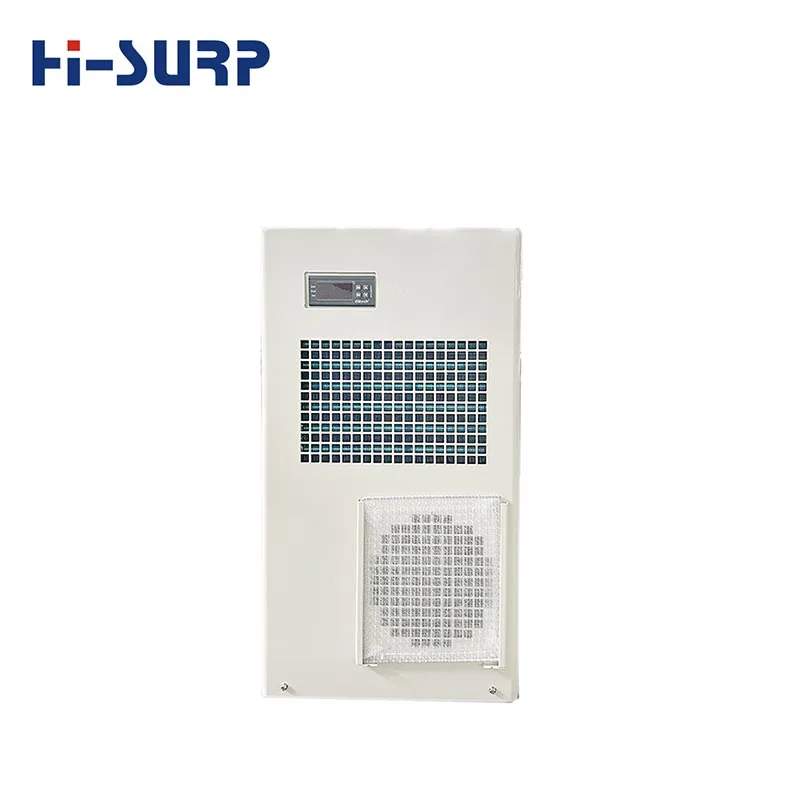

300 W, 600 W, 1000 W, 1500 W, 2000 W, 2500 W, 3500 W, 4000 W

Najlepsze dla:

- Szafy sterownicze maszyn CNC

- szafy sterownicze linii automatyki

- szafy na sprzęt telekomunikacyjny

- szafy sterujące falownikami i serwami

- projekty modernizacyjne z boczną przestrzenią instalacyjną

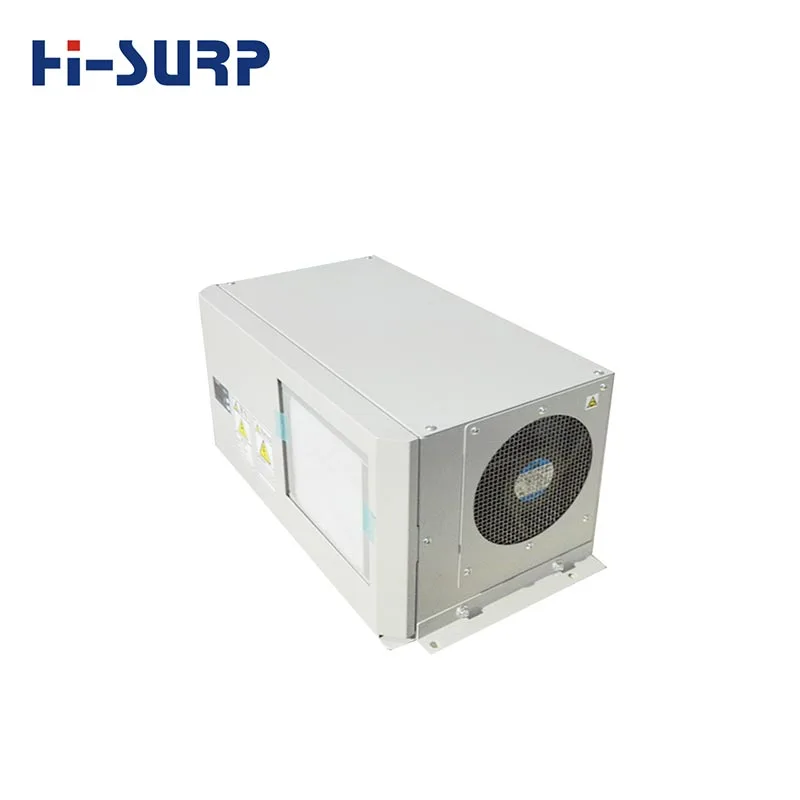

Montaż na drzwiach / typ częściowo osadzony

Jest to wersja instalowana z boku, częściowo wbudowana w szafkę w celu poprawy wyglądu lub kontroli przestrzeni.

Typowe pojemności:

600 W, 1000 W, 1500 W, 2000 W, 2500 W

Najlepsze dla:

- zwarte linie, w których należy zmniejszyć projekcję zewnętrzną

- Sprzęt OEM z czystszą zintegrowaną konstrukcją obudowy

Klimatyzator szafkowy montowany od góry

Klimatyzator szafkowy montowany od góry jest instalowany na górze szafy i jest szczególnie przydatny, gdy przestrzeń z boku jest ograniczona lub drzwi boczne muszą pozostać wolne.

Typowe wydajności chłodnicze:

1000W, 1500W

Najlepsze dla:

- wąskie korytarze instalacyjne

- obrabiarki z ograniczonym luzem bocznym

- szafy wymagające nawiewu z góry na dół

Jak wybrać odpowiedni klimatyzator szafkowy?

1. Obciążenie cieplne wewnątrz szafy

Oblicz całkowite ciepło wydzielane przez napędy, sterowniki PLC, zasilacze, transformatory, przekaźniki i inną elektronikę. Niedowymiarowanie prowadzi do słabego chłodzenia; przewymiarowanie może zwiększyć koszty i zwiększyć ryzyko kondensacji.

2. Wymiary szafy i stan uszczelnienia

Klimatyzator szafkowy działa najlepiej w stosunkowo szczelnej obudowie. Wyciek powietrza zmniejsza wydajność chłodzenia i może przedostawać się wilgotne lub zakurzone powietrze.

3. Temperatura otoczenia i stopień zanieczyszczenia

Jeśli miejsce jest gorące, zakurzone, zaolejone, wilgotne lub powodujące korozję, szczelne rozwiązanie chłodnicze jest znacznie bardziej odpowiednie niż wentylacja wentylatorowa.

4. Pozycja montażowa

Zdecyduj wcześniej, czy Twój projekt wymaga montażu na górze czy na ścianie, w oparciu o konstrukcję szafki i dostęp konserwacyjny.

5. Stan drenażu i wymagania kontrolne

Jeśli nie ma rury spustowej, rozważ model ze zbiornikiem na wodę. Jeśli projekt wymaga bardziej precyzyjnego wyświetlania i sterowania, poproś o sterowanie mikrokomputerowe i opcje wyświetlacza LED.

Jak obliczyć wydajność chłodzenia szafy

1. Oblicz pole powierzchni A = 2 × (długość × wysokość + szerokość × wysokość + długość × szerokość), aby określić powierzchnię szafki.

2. Oblicz różnicę temperatur ΔT = temperatura zewnętrzna minus docelowa temperatura wewnętrzna, aby określić różnicę temperatur wewnętrzna-zewnętrzna.

3. Oblicz przenikanie ciepła przez ścianę skrzynki: Qs = 5,5 × A × ΔT, uzyskując współczynnik przenikania ciepła.

4. Wydajność chłodnicza klimatyzacji Qo = 1,2 × (Qs + wewnętrzne wytwarzanie ciepła Qi), określająca wymaganą wydajność chłodniczą.

Przegląd danych technicznych klimatyzatora szafkowego

Dlaczego HISURP?

Nasza siła produkcyjna:

HISURP to wyspecjalizowany producent klimatyzacji przemysłowej oferujący:

- Doświadczenie w chłodnictwie przemysłowym sięgające 1972 roku

- Od 2003 roku koncentrujemy się na klimatyzatorach przemysłowych i komercyjnych

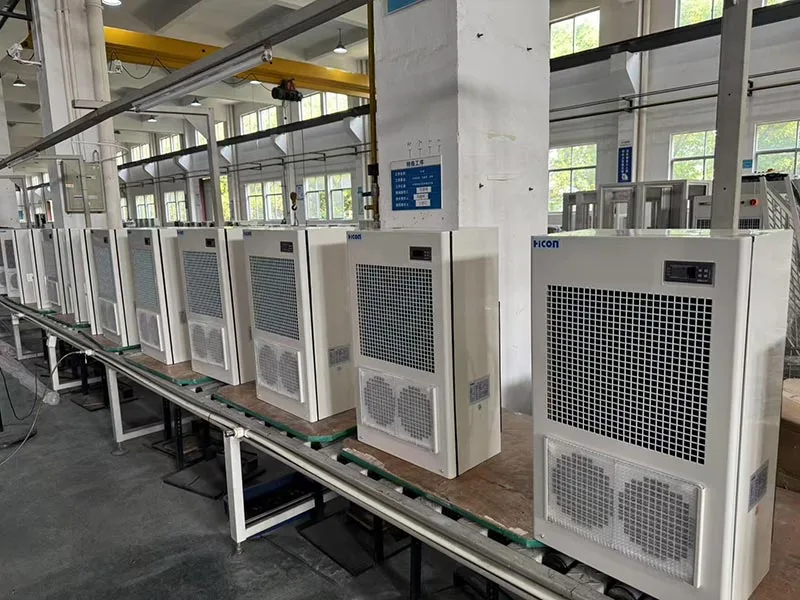

- Warsztat produkcyjny o powierzchni 150 000 m²

- Ponad 400 pracowników

- 123 patenty

- Laboratoria i pomieszczenia badawcze klasy krajowej CNAS

- Importowane zakłady produkcyjne i dojrzałe systemy kontroli jakości

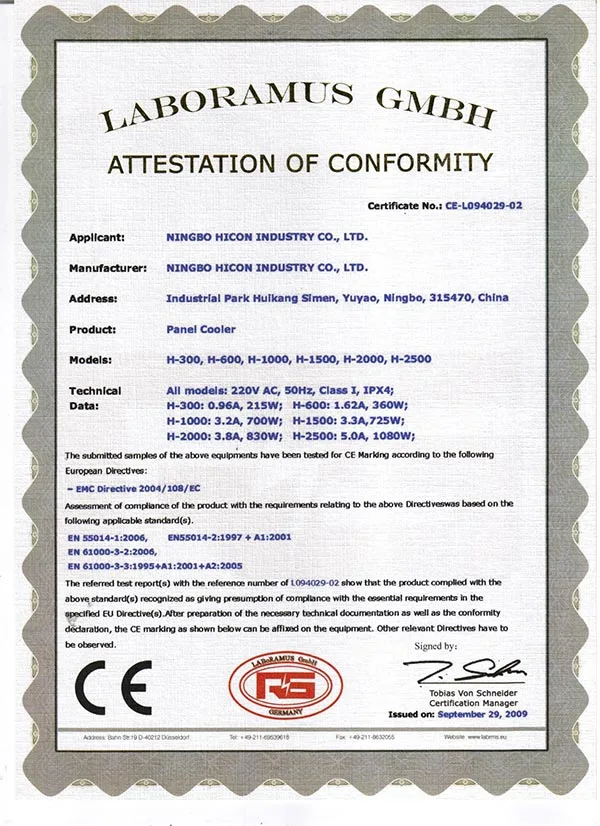

- Certyfikaty, w tym ISO9001, ISO14001, ISO45001, CE, UL, CB i inne

- bogate doświadczenia eksportowe, klimatyzatory szafkowe są na razie eksportowane do: Arabii Saudyjskiej, Grecji, Meksyku, Kataru, Serbii itp.

-Niestandardowe dostosowanie do różnych scenariuszy: trójfazowe modele zasilaczy 460 V i DC 48 V zostały masowo wyeksportowane do Grecji i Arabii Saudyjskiej, dostosowując się do różnych specyfikacji sieci w celu spełnienia wymagań regionalnych.

Obudowa ze stali nierdzewnej, modele o wysokiej temperaturze otoczenia 60°C, zaprojektowane specjalnie dla szaf z inwerterami fotowoltaicznymi na Bliskim Wschodzie; modele wyposażone w interfejsy RS485 obsługują zdalny odczyt temperatury, prądu i błędów Modbus, umożliwiając integrację ze scentralizowanymi systemami monitorowania za pośrednictwem komputerów głównych.

Współpraca techniczna ze specjalistami z Japonii

Linia chłodzenia szaf została opracowana we współpracy z japońskimi firmami m.in. KOUWAKOUGYO i Apiste. Stanowi to wartość dodaną dla kupujących, którym zależy na stabilnej logice projektu, sprawdzonym działaniu chłodzenia obudowy i dojrzałości produktu.

Możliwość dostosowywania

HISURP może wspierać:

- dostosowane parametry

- różne wymagania dotyczące wyglądu i koloru

- przyjazne dla środowiska opcje czynników chłodniczych

- rozwiązania o stałej lub zmiennej częstotliwości, tam gdzie ma to zastosowanie

- Adaptacja OEM i projektowa

Jest to szczególnie przydatne dla konstruktorów maszyn, producentów szaf sterowniczych i dystrybutorów zagranicznych.

Typowe branże zastosowań

Produkty klimatyzacyjne z panelem HISURP są odpowiednie dla szerokiego zakresu sektorów:

- Obrabiarki CNC

- maszyny do tworzyw sztucznych

- telekomunikacja

- maszyny spożywcze

- sprzęt tekstylny

- maszyny do obróbki drewna

- metalurgia

- linie do produkcji tytoniu

- Szafy sterownicze VFD

- Szafy PLC

- systemy sterowania serwami

- szafy rozdzielcze i obudowy oprzyrządowania

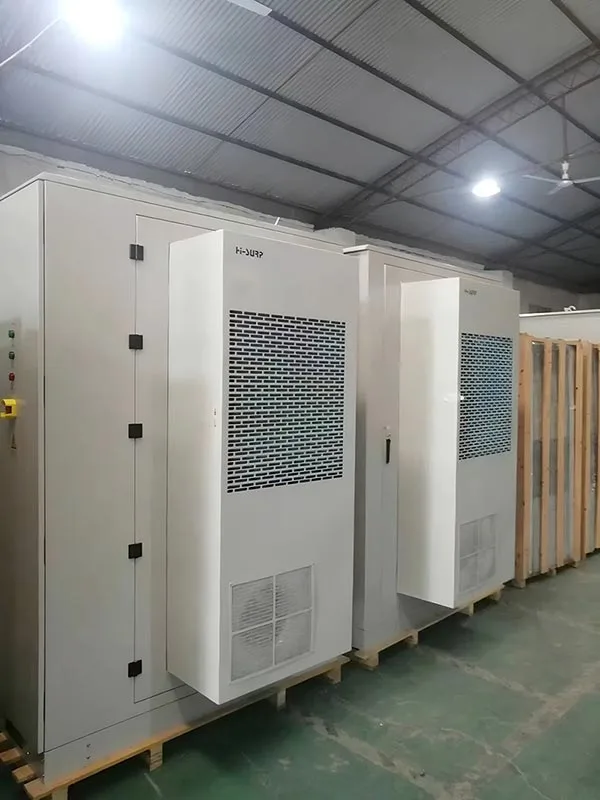

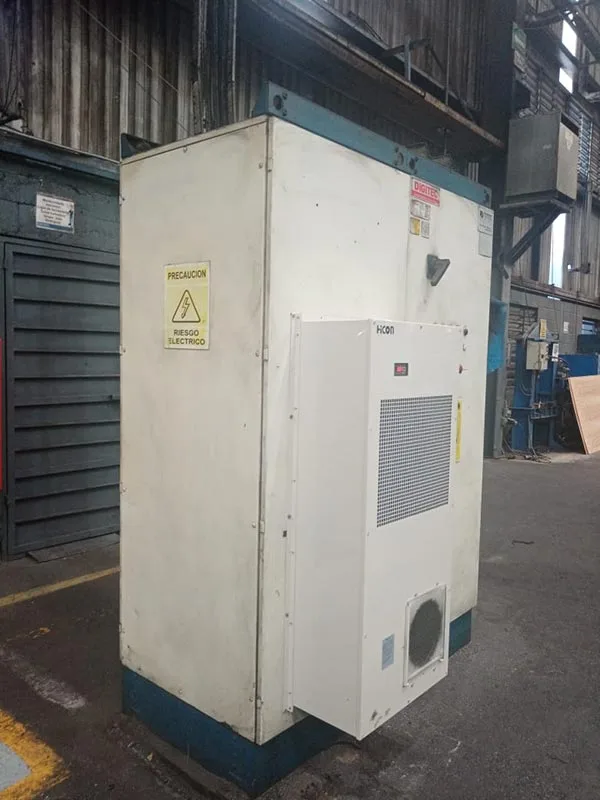

Scena instalacyjna
